Этикетировочный автомат ЭМ-62: полное инженерное руководство по работе и интеграции

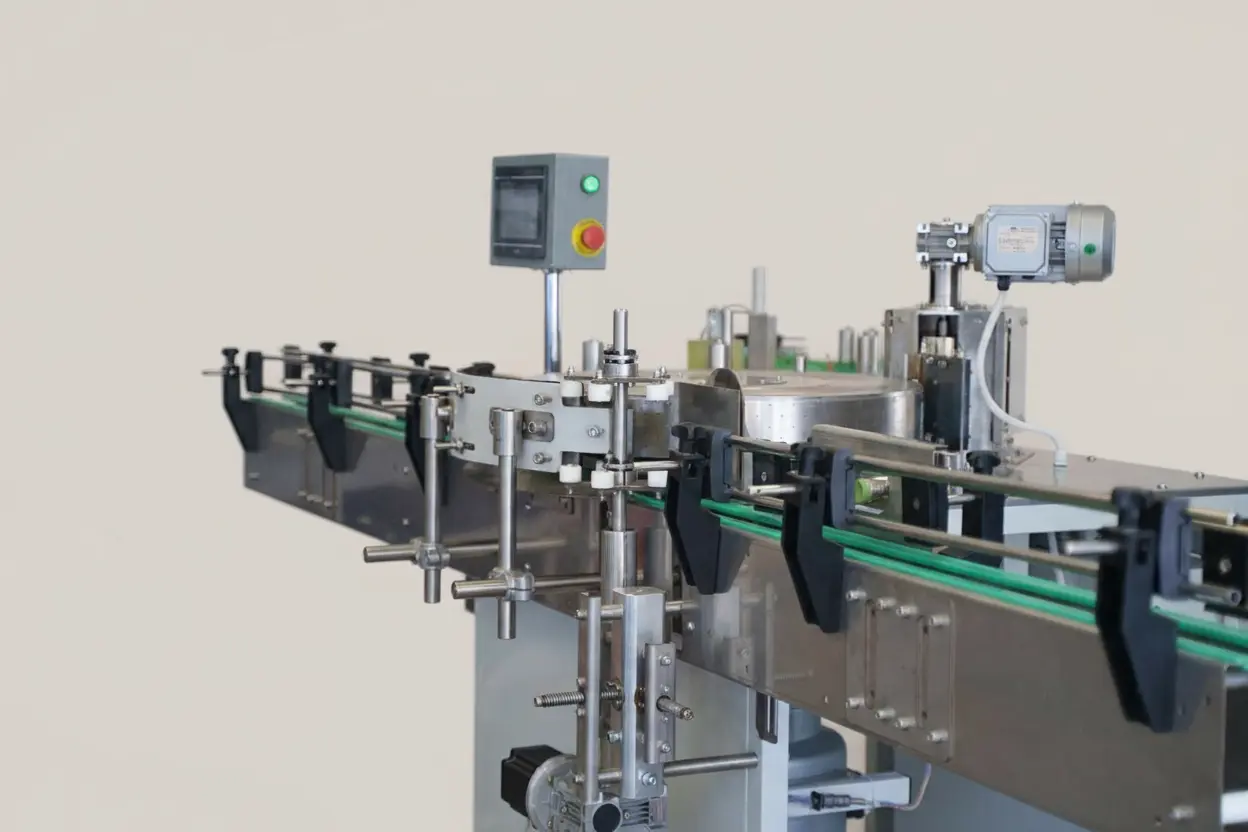

Этикетировочный автомат ЭМ-62 — это высокоточное промышленное оборудование, представляющее собой эталон в области круговой этикетировки цилиндрической тары. Используя технологию горячего клея (hot melt) и полипропиленовые (ПП) этикетки, данный автомат обеспечивает беспрецедентную стабильность, повторяемость и визуальное качество на скоростях, недоступных для ручных и полуавтоматических решений.
В современных условиях, где этикетка является не только носителем информации, но и ключевым элементом брендинга и соответствия стандартам, этикетировочный автомат ЭМ-62 становится критически важным звеном в производственной цепочке.
📄 Получить полный технический каталог ЭМ-62
Заполните форму, чтобы получить подробный технический каталог с характеристиками, схемами и вариантами комплектации этикетировочного автомата ЭМ-62 в формате PDF.
📊 Экспертное мнение:
Внедрение автоматизированных систем этикетировки, таких как ЭМ-62, снижает долю брака в среднем на 0.5-1.5%, что при больших объемах производства приводит к существенной экономии сырья и повышению общей рентабельности линии.📋 Содержание статьи
- Роль и экономика современной промышленной этикетировки
- Техническое назначение и сферы применения автомата ЭМ-62
- Детальный принцип работы: синхронизация и точность
- Конструкция и каркас: основа бесперебойной работы
- Система подачи и позиционирования тары: инженерные решения
- Особенности работы с полипропиленовой (ПП) этикеткой
- Оптическая система: точность до миллиметра
- Технология Hot Melt: физико-химические основы
- Клеевой узел: дозирование, контроль и экономия
- Процесс обкатки: гарантия безупречного внешнего вида
- Приводная система и динамическая синхронизация
- Управление, HMI и интеграция в Industry 4.0
- Бесшовная интеграция в производственные линии
- Регламентное обслуживание и повышение MTBF
- Анализ экономической эффективности и ROI
- Диагностика и решение типовых проблем
- Сравнительные преимущества ЭМ-62 на рынке
- Итог: почему ЭМ-62 — выбор инженеров
1. Роль современной этикетировки в промышленном производстве и экономике предприятия
Этикетировка трансформировалась из простой операции в сложный технологический процесс, напрямую влияющий на логистику, маркетинг и юридическое соответствие продукции. Этикетка выполняет функции:- Идентификации и прослеживаемости: Штрих-коды и Data Matrix коды.
- Информирования потребителя: Состав, срок годности, условия хранения.
- Брендинга и маркетинга: Визуальное выделение товара на полке.
- Нормативного соответствия: Знаки стандартов, экологические маркировки.
2. Техническое назначение и области применения этикетировочного автомата ЭМ-62
Этикетировочный автомат ЭМ-62 технически предназначен для высокоскоростной круговой (360°) этикетировки объектов вращения. Его ключевые области применения включают:- Напитки: ПЭТ- и стеклянная тара для воды, соков, лимонадов, пива, слабоалкогольных напитков.
- Пищевая и масложировая промышленность: Бутылки для растительного масла, соусов, уксусов.
- Бытовая и автохимия: Канистры для антифризов, стеклоомывателей, моющих средств.
- Косметика и фармацевтика: Флаконы для шампуней, кремов, лосьонов (при использовании разрешенных клеев).
3. Детальный принцип работы: цикл от этикетки до готовой тары
Работа этикетировочного автомата ЭМ-62 строится на строгой временной и пространственной синхронизации (циклограмме). Упрощенный технологический цикл выглядит так:- Подача и позиционирование тары. Бутылка поступает по конвейеру, фиксируется в гнезде (пассике) и центрируется.
- Подача и отрез этикетки. ПП-пленка разматывается с рулона, позиционируется по оптической метке и точно отсекается ножом.
- Перенос этикетки. Отрезанный отрезок захватывается транспортным механизмом (например, вакуумным барабаном).
- Нанесение клея. На обратную сторону этикетки, находящейся на транспортере, наносится расплав hot melt по заданной схеме (полосы, точки).
- Приклеивание. Этикетка с нанесенным клеем точно накладывается на бутылку.
- Обкатка и фиксация. Бутылка с этикеткой проходит через обкаточный узел (щетки, резиновые ленты), где этикетка равномерно прижимается по всей окружности, формируется прочный нахлест.
- Выгрузка. Готовая бутылка освобождается и движется далее по линии.
4. Конструкция и каркас: инженерный подход к устойчивости
Каркас этикетировочного автомата ЭМ-62 — это не просто рама, а виброустойчивая платформа. Он изготавливается из высокопрочного стального профиля, часто с порошковым покрытием или (для пищевых производств) из нержавеющей стали AISI 304/316.- Жесткость: Минимизирует микросмещения, критичные для точности.
- Защита: Обеспечивает безопасность оператора и защиту механизмов.
- Модульность: Позволяет легко добавлять или модернизировать узлы (оптический контроль, дополнительную маркировку).
5. Система подачи и позиционирования тары
Точность этикетировки начинается с точной подачи. Система включает:- Звездочку (сортировщик): Обеспечивает поштучную подачу бутылок из массового потока.
- Пассики (гнезда): Индивидуальные ячейки, удерживающие бутылку за горло или дно, гарантируя отсутствие биения при вращении.
- Центрирующие и направляющие элементы: Настраиваются под конкретный диаметр тары.
- Прижимные ролики/ленты: Дополнительно стабилизируют бутылку в момент наклейки.
6. Особенности работы с полипропиленовой (ПП) этикеткой
Полипропилен — сложный для склеивания материал из-за низкой поверхностной энергии. Этикетировочный автомат ЭМ-62 решает эту задачу комплексно:- Точный температурный контроль hot melt: Клей подбирается специально для ПП (чаще всего на основе EVA- или PO-полимеров).
- Система размотки с обратной связью: Электромеханический или сервоприводный механизм поддерживает постоянное натяжение пленки, предотвращая ее растяжение или образование петли.
- Корректировка по метке: Оптический датчик (фотоэлектрический барьер или видеокамера) считывает метку на этикеточной ленте, обеспечивая отрез точно по рисунку.
7. Оптические системы позиционирования и контроля
Помимо датчика метки, современные модификации этикетировочного автомата ЭМ-62 могут оснащаться системами контроля качества:- Контроль наличия этикетки: Проверяет факт наклейки.
- Контроль позиционирования (Print Inspection): Сравнивает положение этикетки на бутылке с эталоном.
- Считыватели кодов: Верифицируют корректность штрих-кода.
8. Технология Hot Melt: детальный разбор физики процесса
Hot melt — это 100% твердый термоплавкий клей. Его преимущества для этикетировочного автомата ЭМ-62:- Мгновенная фиксация (схватывание за 0.5-2 сек): Позволяет работать на высоких скоростях.
- Высокая адгезия к сложным поверхностям: Включая ПЭТ и ПП.
- Экономичность: Наносится тонкими полосами, низкий расход.
- Отсутствие растворителей: Экологичность и безопасность.
9. Клеевой узел: архитектура дозирования и контроля
Клеенаносящий узел — сердце этикетировочного автомата ЭМ-62. Он состоит из:- Плавильный бак с точным PID-терморегулятором.
- Шланги с подогревом, поддерживающие температуру клея по всей трассе.
- Клеевая головка (головки) с электромагнитными или пневматическими клапанами, открывающимися на строго заданное время (от долей миллисекунды).
- Система сжатого воздуха для продувки сопел.
10. Процесс обкатки: механика формирования идеальной поверхности
После наклейки этикетка должна быть равномерно прижата. В этикетировочном автомате ЭМ-62 для этого используются:
- Обкаточные щетки из нейлона или с резиновым покрытием.
- Резиновые ремни, охватывающие бутылку по дуге.
- Прижимные ролики.
Их задача — удалить воздух из-под этикетки, обеспечить полный контакт с поверхностью тары и надежно зафиксировать нахлест.
11. Приводная система, синхронизация и динамика
Современный этикетировочный автомат ЭМ-62 использует сервоприводы и частотные преобразователи вместо механических валов и шестерен.
- Главный сервопривод: Управляет движением пассиков и всех синхронизированных с ними механизмов.
- Сервопривод размотки этикетки: Работает по заданному натяжению.
- Преимущества: Бесступенчатая регулировка скорости, простота переналадки через интерфейс, высокая динамическая точность, низкий уровень шума.
12. Система управления, HMI и интеграция в концепцию Industry 4.0
Управление осуществляется программируемым логическим контроллером (ПЛК) с сенсорной панелью оператора (HMI).
- Функции HMI: Ввод параметров (размеры тары, схема клея), мониторинг в реальном времени (температуры, скорость, счетчики), диагностика ошибок.
- Сетевые возможности: Поддержка промышленных протоколов (Ethernet/IP, Profinet, Modbus TCP) для интеграции в SCADA-систему завода и обмена данными с MES (Manufacturing Execution System).
13. Интеграция в производственные линии: интерфейсы и синхронизация
Этикетировочный автомат ЭМ-62 проектируется как модуль. Для интеграции важны:
- Синхронизация скорости: Через общий энкодер конвейера или цифровой сигнал от ведущей машины (наполнителя).
- Механический интерфейс: Уровень входного/выходного конвейера, ширина направляющих.
- Электрический интерфейс: Сигналы «Пуск/Стоп», «Авария», «Готовность».
14. Эксплуатация и обслуживание: повышение MTBF (наработки на отказ)
Регламентные процедуры для поддержания этикетировочного автомата ЭМ-62 в пиковом состоянии:
- Ежесменное: Очистка клеевых головок специальными очистителями, визуальный осмотр.
- Еженедельное: Проверка и очистка оптических датчиков, контроль натяжения приводных ремней.
- Ежемесячное: Смазка подшипниковых узлов, проверка механических соединений.
- Сезонное: Замена фильтров в пневмосистеме, калибровка датчиков температуры.
15. Анализ экономической эффективности (ROI)
Внедрение этикетировочного автомата ЭМ-62 дает прямую экономию:
- Снижение расхода клея на 20-40% по сравнению с наливными системами холодного клея.
- Снижение стоимости этикеточного материала: ПП-пленка дешевле самоклеящейся (PP+клейкий слой) на 25-50%.
- Минимизация брака: Автоматизация сводит к нулю ошибки, характерные для ручного труда.
- Повышение скорости линии: Рост общей производительности.
Срок окупаемости при замене устаревшего оборудования часто составляет менее 2 лет.
Консультация по ЭМ-62
Бесплатная консультация инженера по подбору и техническим вопросам
16. Диагностика и решение типовых проблем
| Проблема | Возможная причина | Способ устранения |
|---|---|---|
| Смещение этикетки по высоте | Неправильная настройка датчика метки или смещение рулона | Откалибровать датчик, выровнять рулон. |
| Непроклей (отставание этикетки) | Низкая температура hot melt, загрязнение сопел, неверная схема нанесения | Повысить температуру, очистить головку, добавить клеевые полосы. |
| Морщины на этикетке | Слишком высокое давление обкатки, перекос бутылки | Отрегулировать давление обкаточных элементов, проверить центровку пассиков. |
| Этикетка не отрезается | Затупление/загрязнение ножа, низкое давление прижима | Заточить/очистить нож, отрегулировать прижим. |
17. Сравнительные преимущества ЭМ-62 перед альтернативными технологиями
| Критерий | ЭМ-62 (Hot Melt + ПП) | Холодный клей | Самоклеящиеся этикетки |
|---|---|---|---|
| Стоимость этикетки | Низкая | Низкая | Высокая (на 50-100% выше) |
| Скорость работы | Очень высокая (до 30 000 ед/ч) | Средняя/Низкая | Высокая |
| Качество фиксации | Отличное, стойкое к влаге | Хорошее, но чувствит. к влаге | Хорошее |
| Гибкость переналадки | Высокая (через HMI) | Низкая (механика) | Средняя |
| Экологичность | Высокая (нет растворителей) | Низкая (испарения) | Средняя (отходы подложки) |
| Расходные материалы | Клей-гранула, ПП-пленка | Жидкий клей, бумага/пленка | Готовая этикетка на подложке |
18. Итог: почему этикетировочный автомат ЭМ-62 — стратегический выбор для инженера производства
Этикетировочный автомат ЭМ-62 — это не просто машина, это технологическая платформа, которая обеспечивает предсказуемое качество, высокую производительность и низкую себестоимость операции этикетировки. Его модульность, способность к интеграции в цифровую среду предприятия и ориентация на экономичные материалы (ПП + hot melt) делают его оптимальным решением для модернизации существующих и создания новых высокоэффективных производственных линий.
Рекомендуем для изучения: Для углубленного изучения технологий автоматизации упаковки ознакомьтесь с ресурсами Ассоциации PMMI — ведущей отраслевой организации в области упаковочного оборудования.
