Автоматический боковой этикетировщик ЭМ04.01 – для канистр, коробок и плоских флаконов

Обновлено: 13 марта 2025

Автоматическая установка для боковой маркировки изделий. Система позиционирования ориентирована на нанесение этикетки на боковые грани продукции, движущейся по конвейеру. Идеально подходит для работы с канистрами, коробками и плоскими флаконами. Доступны опции: ультразвуковой датчик, датер, энкодер для синхронизации с конвейером, регулировка высоты аппликатора.

Кратко о товаре

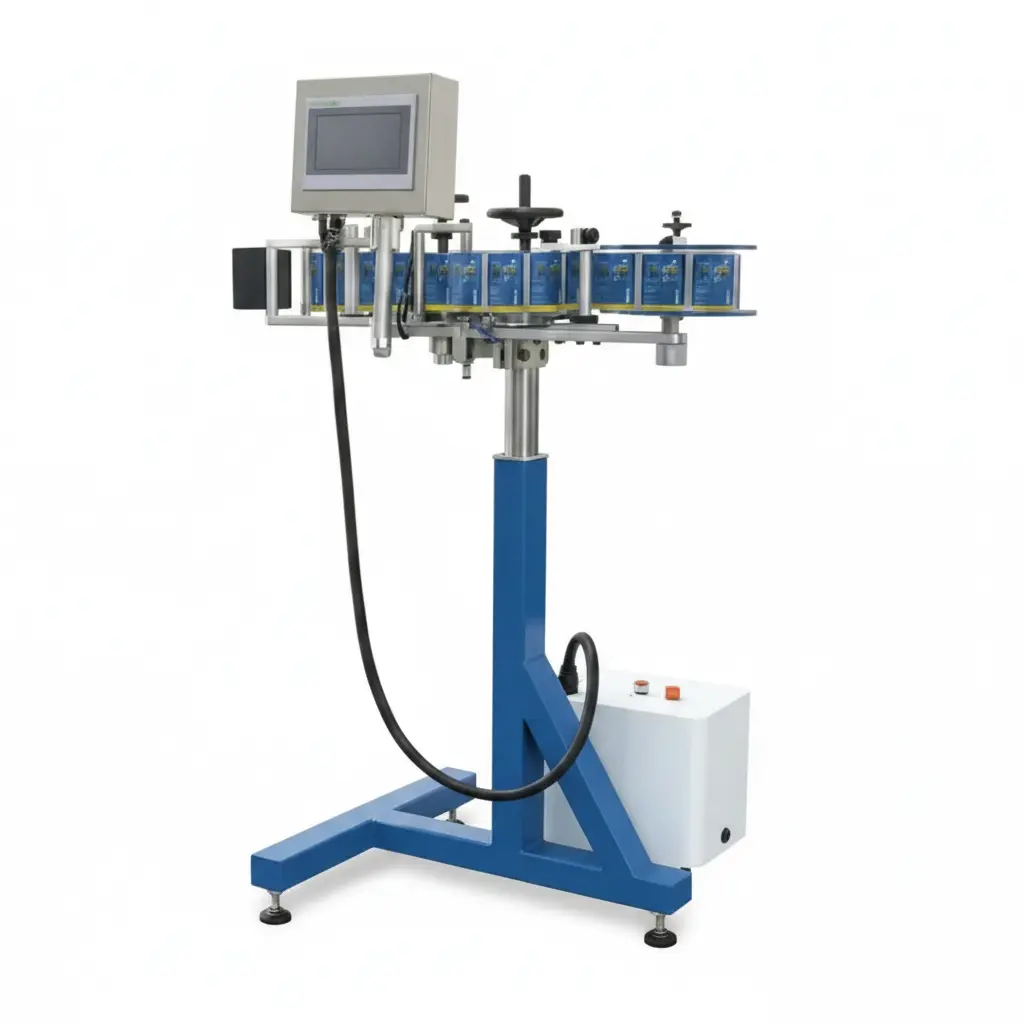

Автоматический напольный боковой этикетировщик ЭМ04.01 — это оборудование для нанесения самоклеящихся этикеток на боковые грани канистр, коробок и плоских флаконов. Теоретическая производительность: 60–100 изделий в минуту. Реальная производительность с учётом простоев: 50–85 шт/мин. Точность нанесения: ±0,5 мм. Материал основных узлов: нержавеющая сталь. Цена указана в карточке товара.

Технические характеристики ЭМ04.01

Почему выбирают боковой этикетировщик ЭМ04.01

• ✅ Специализация на боковой маркировке — идеально для нанесения этикеток на канистры, коробки и плоские флаконы. Это этикетировочное оборудование обеспечивает точное позиционирование на вертикальных боковых гранях.
• ✅ Высокая производительность до 100 изделий в минуту — позволяет обрабатывать большие объёмы продукции, экономя время на упаковке.
• ✅ Точность нанесения ±0,5 мм — этикетка ложится строго в заданное место, что важно для брендовой маркировки и информации на канистрах и коробках.
• ✅ Энкодер для синхронизации с конвейером (опция) — при интеграции в существующую линию энкодер подстраивает скорость выдачи этикетки под реальную скорость конвейера, исключая растяжение и смещение.
• ✅ Работа с прозрачными этикетками — опциональный ультразвуковой датчик корректно детектирует прозрачные материалы, реагируя на плотность. Это расширяет возможности аппликатора этикеток.
• ✅ Маркировка датой и партией (датер этикеровщик) — встроенный датер с риббоном (горячее тиснение) наносит до 3 строк текста одновременно с этикетированием. Подходит для маркировки «Честный знак» при интеграции с принтером.
• ✅ Регулируемая высота аппликатора и конвейера — возможность настройки под разные форматы этикеток (180/230/400 мм) и удобная стыковка с другим оборудованием (разливочными машинами, укупорами).
• ✅ Экономичные расходные материалы — стандартный риббон 30 мм и распространённые рулоны самоклеящихся этикеток снижают эксплуатационные затраты. Этикетировочная машина для самоклеящейся этикетки не требует дефицитных комплектующих.

Модификации и комплектации

Экспертные ответы на популярные вопросы

Какие изделия можно маркировать на ЭМ04.01?

Ответ: Эта установка предназначена для боковой маркировки канистр (в том числе 10‑литровых), коробок из картона и пластика, плоских флаконов. Она идеально подходит для продукции, движущейся по конвейеру, где требуется нанести этикетку на вертикальную боковую грань.

Как работает синхронизация с конвейером через энкодер?

Ответ: Энкодер устанавливается на вал конвейера и измеряет его фактическую скорость. Контроллер аппликатора получает сигнал и мгновенно подстраивает скорость выдачи этикетки. Это гарантирует нанесение без растяжений и складок даже при колебаниях скорости линии, что особенно важно для канистр и крупных коробок.

Какая реальная производительность с учётом простоев?

Ответ: Техническая скорость составляет 60–100 изделий в минуту. С учётом времени на смену рулона, остановки и регулировки реальная производительность – 50–85 шт/мин, что достаточно для большинства производств, работающих с канистрами и коробками.

Можно ли использовать прозрачные этикетки?

Ответ: Да, с опцией ультразвукового датчика боковой этикетировщик корректно распознаёт прозрачные этикетки. Датчик реагирует на изменение плотности, поэтому прозрачная плёнка не вызывает сбоев, что позволяет наносить современные дизайнерские этикетки.

Как подобрать высоту аппликатора?

Ответ: Высота аппликатора выбирается в зависимости от ширины этикетки. Для большинства стандартных задач достаточно 180 мм. Для широких этикеток (например, на канистрах 10 л) – 230 мм, для максимально широких (до 380 мм) – 400 мм (под заказ). При заказе укажите размеры этикетки, и мы подберём оптимальную высоту.

Сложно ли перенастроить машину на другой формат упаковки?

Ответ: Переналадка занимает 10–15 минут и включает регулировку направляющих, высоты аппликатора и положения датчиков. Все настройки сохраняются в памяти контроллера для быстрого переключения.

Какая гарантия предоставляется?

Ответ: Базовая гарантия на оборудование составляет 12 месяцев. Возможно расширение до 24 месяцев при заключении сервисного договора. На опции (датчики, датер, энкодер) распространяется общая гарантия.

Как заказать и запустить боковой этикетировщик ЭМ04.01

1. Шаг 1. Заполните опросный лист. Наши инженеры запросят образцы упаковки (канистры, коробки), их размеры, материал, требуемую производительность, необходимость энкодера и опции (ультразвуковой датчик, датер). Укажите, нужна ли интеграция с системой «Честный знак».
2. Шаг 2. Индивидуальное проектирование. На основе ваших данных разрабатывается конструкторская документация, подбираются опции (высота аппликатора, энкодер, нестандартная высота конвейера).
3. Шаг 3. Согласование и изготовление. После утверждения КП мы производим оборудование (срок от 20 рабочих дней).
4. Шаг 4. Доставка и пусконаладка. Оборудование доставляется по РФ и СНГ, наши специалисты проводят монтаж, настройку и обучают персонал работе с боковым этикетировщиком.
5. Шаг 5. Гарантийное и постгарантийное обслуживание. Сервисная служба работает в 15 городах России, запчасти всегда в наличии.

Области применения

Часто задаваемые вопросы

Какую максимальную ширину этикетки можно использовать?

Максимальная ширина зависит от высоты аппликатора: для исполнения 180 мм – до 170 мм, для 230 мм – до 220 мм, для 400 мм – до 380 мм. Возможно изготовление под нестандартные размеры.

Нужно ли специальное обучение для оператора?

Обучение проводится нашими инженерами в процессе пусконаладки. Интерфейс сенсорной панели интуитивно понятен, большинство настроек автоматизировано. Работа с этикеровщиком не требует специальных навыков.

Какое напряжение питания требуется?

Оборудование работает от 220 В, 50 Гц. Возможно исполнение на 380 В по запросу. Потребляемая мощность – не более 500 Вт.

Можно ли использовать машину без конвейера?

Да, машина может работать как автономный этикетировщик с ручной подачей. Однако для достижения максимальной производительности рекомендуется интеграция в конвейерную линию.

Как часто нужно менять риббон в датере?

Ресурс риббона шириной 30 мм – около 800–1000 оттисков в зависимости от плотности печати. При интенсивной работе (8 часов в день) замена может потребоваться раз в 2–3 дня.

Есть ли возможность интеграции с принтером штрих-кодов для «Честного знака»?

Да, по индивидуальному заказу возможно оснащение принтером для печати переменной информации непосредственно на этикетку. Мы предоставляем схему подключения. Таким образом, этикетировщик честный знак полностью готов к работе.

Какая гарантия на датер и датчики?

На все комплектующие распространяется общая гарантия 12 месяцев. Датер и датчики являются стандартными узлами и обслуживаются по общим правилам.

Можно ли заказать машину с дополнительным аппликатором для другой стороны?

Возможна комплектация двумя аппликаторами для одновременного нанесения этикеток на две боковые стороны или на бок и верх. Свяжитесь с нашими инженерами для расчёта.

Какова точность при максимальной скорости?

Точность позиционирования сохраняется во всём диапазоне скоростей благодаря прецизионной механике и датчикам. На скорости 100 шт/мин отклонение не превышает ±0,5 мм.

Есть ли сертификаты соответствия?

Оборудование соответствует требованиям ТР ТС 010/2011 (о безопасности машин и оборудования) и ТР ТС 020/2011 (электромагнитная совместимость). Сертификаты предоставляются по запросу.
